不锈钢膜盒电接点压力表

不锈钢膜盒电接点压力表

概述

不锈钢膜盒电接点压力表是根据不锈钢膜盒压力表的结构原理而的具有耐腐蚀的微压测量仪表。导致系统及外壳均采用不锈钢材料制成，仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定和zui大或zui小压力值的双位自动控制和发信（报警）的目的。

结构原理

仪表由测量系统（包括接头、膜盒）、传动机构、指示装置、磁助电接点装置、外壳、调节装置及航空扦等组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拔杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触点（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

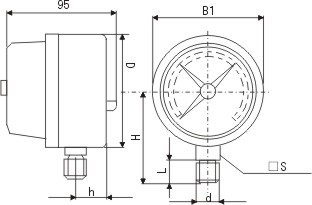

外形尺寸

单位：mm

YEX-150B YEX-150

YEX-150B

型号	D	H	C	d	h	□S
YEX-150B	φ150	118	20	M20×1.5	17	□22

主要技术指标

标度范围、精确度等级

型号	标度范围KPa			精确度等级
型号	正压	负压	正负压	精确度等级
YEX-150 YEX-150B	0～4 0～6 0～10 0～16 0～25 0～40 0～60	-4～0 -6～0 -10～0 -16～0 -25～0 -40～0	-2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20	2.5

    使用环境条件：工作环境温度-25～55℃，
                  相对湿度不大于80%。
    抗工作环境振动：V.H.3级
    导压系统及外壳材质

型号	材料牌号
接头	1Cr18Ni9
膜盒	1Cr18Ni9
表壳、表盖、表环	1Cr18Ni9
