压力表
流量仪表 液物位仪表 压力仪表 温度仪表 显示仪表 校验仪表 定量控制

不锈钢压力表




不锈钢压力表



用途说明

    不锈钢压力表广泛用于石油、化工、化纤、冶金、电站等工业部门中对腐蚀、抗振有要求较高的工艺流程中测量各种流体介质的压力。
   本仪表的整体结构设计合理、工艺精致，具有较高的度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。

主要技术指标

名 称

型 号

标度范围（MPa）

精确度等级

不锈钢压力表

Y-60B-F

0～0.1,0～0.16,0～0.25,0～0.4,
0～0.6,0～1,0～1.6,0～2.5,0～4,
0～6,0～10,0～16,0～25,0～40,0～60,
-0.1～0,-0.1～0.06,-0.1～0.15,
-0.1～0.3,-0.1～0.5,-0.1～0.9,
-0.1～1.5,-0.1～2.4

2.5或1.6

Y-100B-F

Y-150B-F

耐震不锈钢压力表

Y-60B-FZ

Y-100B-FZ

Y-150B-FZ

轴向带前边不锈钢压力表

Y-63B-F

Y-103B-F

Y-153B-F

轴向带前边耐震不锈钢压力表

Y-63B-FZ

Y-103B-FZ

Y-153B-FZ



YZ-150ZT-BF


Y-100BF

YTN-100ZT-BF

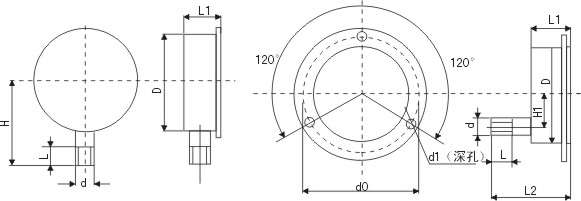

外形尺寸

D

d0

d1

H1

H2

L

L1

L2

接头螺纹d

60

76

4.5

≤60


14

36

66

M14×1.5；Z1/4（NPT）

100

116

4.8

≤100

≤35

20

50

98

M20×1.5；
Z1/2； Z1/4（NPT）

150

165

5.8

≤125

≤60

20

50

98







<
