卫生型液位变送器

用途

AK-3051ST卫生型液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。ST型卫生式液位变送器采用卡箍的形式，进行快速联接，它与介质接触的表面,经过精细加工和处理，光洁度和清洁度皆符合卫生标准，内部的灌充液是以不污染介质为标准，选取和注入的，因此可以广泛地应用于食品、饮料和医药等工业部门。

通用技术性能和参数

  输出信号：4～20MA.DC二线制（模拟）
            二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
  供电电源：12～45V.DC(详见负载特性图)
  负载特性：
  量程比：10：1或100比1
  电源影响：<0.005%输出量程/V
  负载影响：电源稳定时，无负载影响。
  测量精度：调校量程的±0.1%，±0.2
      （标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
  阻   尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

  启动时间：<2秒，不需预热
  工作环境：环境温度 -29～93℃（模拟放大器）
                     -29～75℃（数字/智能放大器）
                     -29～65℃（带显示表头）
            环境湿度 0～95%
  防护特性：防护能力 IP65
  防爆类型：隔爆型 Exd II BT4-6
            本安型 Exia II CT5
  静压影响：DP类零位误差：对于14MPa，±0.1%zui大量程限值或±0.25%zui大量程限值（量程代号为3），在管道压力下通过调零给予校正。
  HP类零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正。
  电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。
  指示表(%)：液晶数显精度±0.2%
  振动影响：任何方向200Hz振动时，±0.05%/g。
  安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
  重    量：3.9Kg（不包括附件）

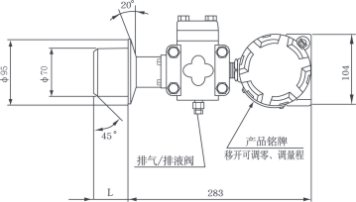

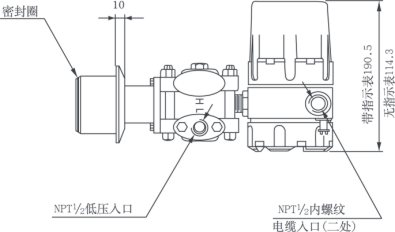

典型产品外形尺寸

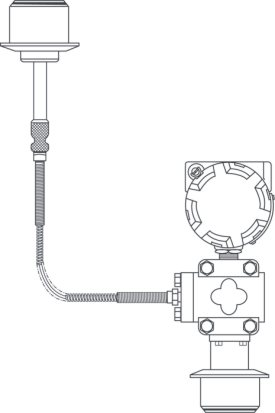

带远传装置卫生式液位变送器

AK-3051ST型卫生式液位变送器

代号测量范围（KPa）
4 5 6	0 － 6.2 0 － 31.1 0 － 117	～ 37.4 ～ 186.8 ～ 689.5

代号输出形式
SF S	4～20mA.DC 数字放大器，带4位LCD数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯

代号容室和接头材质排气／排液阀材质隔离膜片材质

22 316钢 316钢 316L钢
23 316钢 316钢哈氏合金C

代号正压侧材料接液密封面隔离膜片

A 316钢 316L钢
B 316钢哈氏合金C

代号接液筒

31 通径3" 压力等级150Lb
32 通径3" 压力等级300Lb

代号灌充液
L 低粘度硅油－60～150℃ ρ=0.93 S 普通硅油－45～205℃ ρ=0.96 N 植物油－15～200℃ ρ=0.92 W 蒸馏水＋5 ～＋70℃ ρ=1.0	注：代号Ｎ、Ｗ用于卫生要求严格的场合，可避免灌充液泄漏对工艺介质造成污染。

代号膜片凸出长度（mm）

   2                50(2")
   4               100(4")
   6               150(6")

代号选用件
S 负压侧带≤4.5米毛细管的相同形式远传装置 G 安装罐和卡箍 M3 数显指示表 4位LCD数字显示 d 隔爆型，防爆标志ExdⅡBT4-6 I 本安型，防爆标志ExiaⅡCT5	注：“□”内填入毛细管长度代号：05（1.5米）、10（3.0米)、15（4.5米）。

AK-3051ST 5 E 22 A 32 N 4 M3 0～40KPa 选型举例
