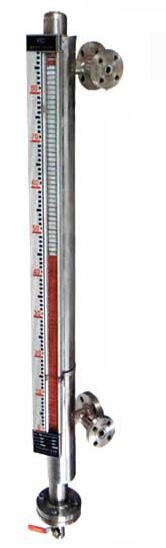

UDZ-3夹套磁翻板液位计

蒸汽夹套型磁翻板液位计属多功能结合为一体仪表,可以称之为防冻型磁翻板液位计,伴热型磁翻板液位计等,它将液位变化传递给现场指示器指示出液位的实际高度。 并配有液位报警器和液位远传装置。液位报警器可实现液位上下上限值控制、限位报警和事故联锁。液体远传装置可将液位变化线性地转换成直流4~20mADC的电流信号，实现远距离的液位指示、控制记录。液位计具有隔爆、本质安全防护性能。 整机由耐磨材料制成。因此具有耐腐蚀功能。 蒸汽夹套磁翻板液位计的特点 1、结构简单 安装方便 2、检测功能齐全 3测量范围大 4指示新颖 读数直观 5耐腐蚀 防爆 蒸汽夹套型磁翻板液位计的技术参数  1、量范围：H=0~6000mm内由用户任意选择 2、指示精度：±10mm  3、介质密度：≥0.45g/cm3 4、介质粘度：<1ST（10-4m2/s） 5连接法兰： （1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰。 （2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。 （3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，GB，ANSI等标准）请设计部门和用户注明。 液位报警器 1、输出形式：常开 常闭开关信号 2、工作寿命：>105次 3、供电电源：24VDC 220VAC 4、触点容量：220VAC 2A 5、报警精度：±5mm 6、环境温度：-40~±60℃ 7、出线口接头：内螺纹M20×1.5 本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF

安装

检查指示器零位片与连接法兰中心是否成一直线，如有松动，调好后拧紧夹箍螺钉。（用户也可按需自行调节）

将液位计与容器接口法兰面间加密封垫将对接螺钉均匀拧紧。用矫正器将翻板指示器内翻板慢慢从下至上，再从上至下翻转数遍，zui后都翻数成白色的面（不能用磁浮子在翻板指示上翻转翻板片）。轻轻放入磁浮子，注意箭头向上（重端向上），切莫放反。 装上密封垫及法兰盖，螺钉均匀拧紧。仔细检查各连接部分，完好无误，方可投入使用。
